Автоматика для гаражных секционных ворот NICE SPIN22BDKCE (комплект)
Комплект для автоматизации секционных ворот с ременной передачей. Рекомендуется для гаражных секционных ворот площадью до 10,5 м2 и высотой до 3,4 м.

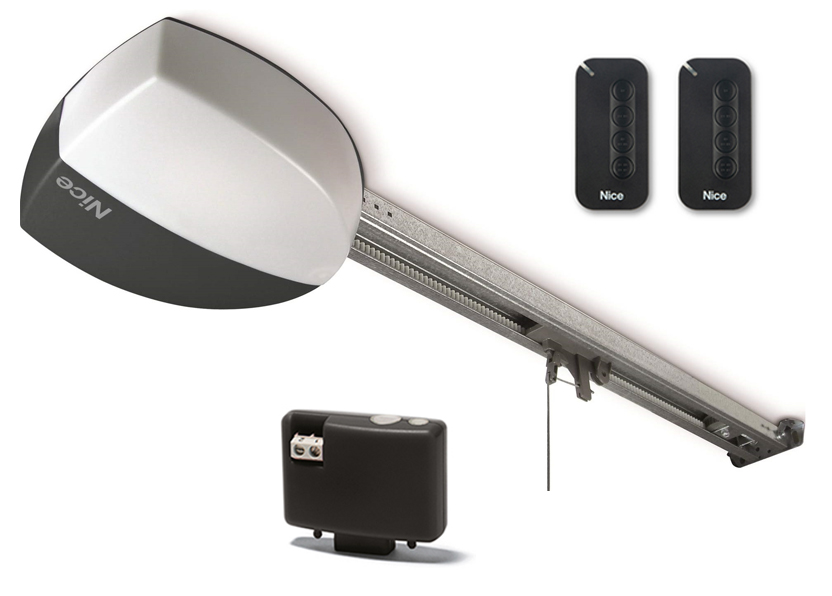

Состав комплекта:
- Привод SN6021 (1 шт.)
- Приёмник OXIBD (1 шт.)
- Пульт управления ON3EBD (1 шт.)
- Рейка приводная с зубчатым ремнем (для ворот высотой до 3,4 м) SNA6 (1 шт.)
Направляющая рейка с ремнем обеспечивает тихую и надежную работу.
Преимущества модели Spin22:
- усилие 650N
- встроенный блок управления с технологией BLUEBUS, позволяющей подключить дополнительные устройства всего при помощи двух проводов без соблюдения полярности
- амперометрическая система обнаружения препятствий используется для обнаружения возможных препятствий, которые могут возникнуть во время нормального движения ворот. С помощью этой функции, в случае наличия препятствия, привод остановит створку и изменит направление на обратное
- электронная регулировка скорости — настраиваемое ускорение и замедление, регулируемые в начале и конце маневра
- при неиспользовании системы, привод переходит в режим ожидания, что позволяет снизить потребление электроэнергии
- режим самообучения, во время которого привод автоматически запоминает крайние положения, и сохраняет в памяти эти значения при каждом маневре
- функция частичного открывания, благодаря которому ворота можно открыть на высоту 15см для проветривания, или на 1м, чтобы войти в гараж, не дожидаясь полного открытия ворот
- возможность подключения фотоэлементов или чувствительных крав последнего поколения для повышения уровня безопасности при использовании системы
- встреонная в блок управления лампа, которая может использоваться для дополнительного освещения гаража
- возможность подключения сигнальных ламп типа: LUCYB/MLB/MLBT/WLT
Параметр | Единица | Величина |
Потребление | A | - |
Мощность | Вт | - |
Крутящий момент | Нм | 5,85 |
Класс защиты | IP | 40 |
Линейная скорость | м/мин | 0,08 |
Скорость | об/мин | - |
Максимальная площадь подъемно-поворотных ворот | м2 | 11,76 |
Максимальная площадь секционных ворот | м2 | 10,56 |
Максимальная высота секционных ворот | м | 2,4 |
Максимальная высота подъемно-поворотных ворот | м | 2,8 |
Усилие | Н | 650 |
Температура | °C | -20-+50 |
Интенсивность работы | циклов/сутки | 50 |
Размеры | мм | 311x327x105 |
Вес привода | кг | 3,6 |
Максимальный вес ворот | кг | - |
Диаметр выходного вала ворот | мм | - |
Простой
Простой и быстрый монтаж даже в ограниченном пространстве
|
|
Функциональный
Встроенный блок управления с легким доступом
|
|
Удобный
Программирование функций всего тремя кнопкам
|
|
Практичный
Цельная стальная направляющая толщиной 35 мм
|
|
Универсальный
Разъем SM для подключения радиоприёмников (SMXI, SMXIS, OXI)
|
|
BlueBus
Система BlueBus - это способ подключения всех аксессуаров к блоку управления при помощи всего двух проводов. Благодаря этому монтаж фотоэлементов, сигнальных ламп, переключателей и других дополнительных устройств заметно упрощается.
|
